Wie funktioniert eine Windkraftanlage? Technik & Engineering

Wie funktioniert eine Windkraftanlage? Technik und Engineering

Windkraftanlagen wandeln die kinetische Energie des Windes effizient in elektrischen Strom um. Moderne Anlagen nutzen aerodynamische Rotorblätter, die ab Windgeschwindigkeiten von 3 bis 4,5 m/s zu rotieren beginnen und über Generator und ausgeklügelte Regelsysteme nachhaltige Energie erzeugen. Diese ingenieurtechnische Meisterleistung kombiniert Mechanik, Aerodynamik und Elektronik zu einem hocheffizienten Energieumwandlungssystem.

Grundprinzip der Energieumwandlung in Windkraftanlagen

Die Funktionsweise einer Windkraftanlage basiert auf mehreren physikalischen Prinzipien. Wind strömt über die aerodynamisch geformten Rotorblätter und erzeugt durch unterschiedliche Strömungsgeschwindigkeiten an Ober- und Unterseite einen Auftrieb. Dieser Auftrieb versetzt die Rotorblätter in Drehbewegung, ähnlich dem Prinzip von Flugzeugflügeln.
‍

Die kinetische Windenergie wird zunächst in mechanische Rotationsenergie umgewandelt. Diese Drehbewegung wird über die Hauptwelle an das Getriebe weitergeleitet, das die niedrige Rotordrehzahl von etwa 15 bis 40 Umdrehungen pro Minute auf die für den Generator erforderlichen 1.000 bis 1.500 Umdrehungen pro Minute übersetzt.
‍

Im Generator erfolgt die finale Umwandlung der mechanischen Energie in elektrische Energie. Dabei bewegen sich Magnete an Spulen vorbei und erzeugen durch elektromagnetische Induktion Wechselstrom, der nach entsprechender Konditionierung ins Stromnetz eingespeist wird.

Aufbau einer Windkraftanlage: Komponenten und Konstruktion

Rotor und Rotorblätter

Das Herzstück jeder Windkraftanlage bildet der Rotor mit seinen üblicherweise zwei bis drei Rotorblättern. Diese bestehen aus hochfesten Verbundwerkstoffen wie Glasfaser oder Kohlenstofffaser und erreichen bei modernen Anlagen Längen von 50 bis 80 Metern.
‍

Die aerodynamische Formgebung der Blätter ist entscheidend für die Effizienz der Anlage. Sie sind so konstruiert, dass sie bei unterschiedlichen Windgeschwindigkeiten optimalen Auftrieb erzeugen. Eine ausgeklügelte Pitch-Regelung ermöglicht die Verstellung des Blattwinkels, um die Anlage an wechselnde Windbedingungen anzupassen.

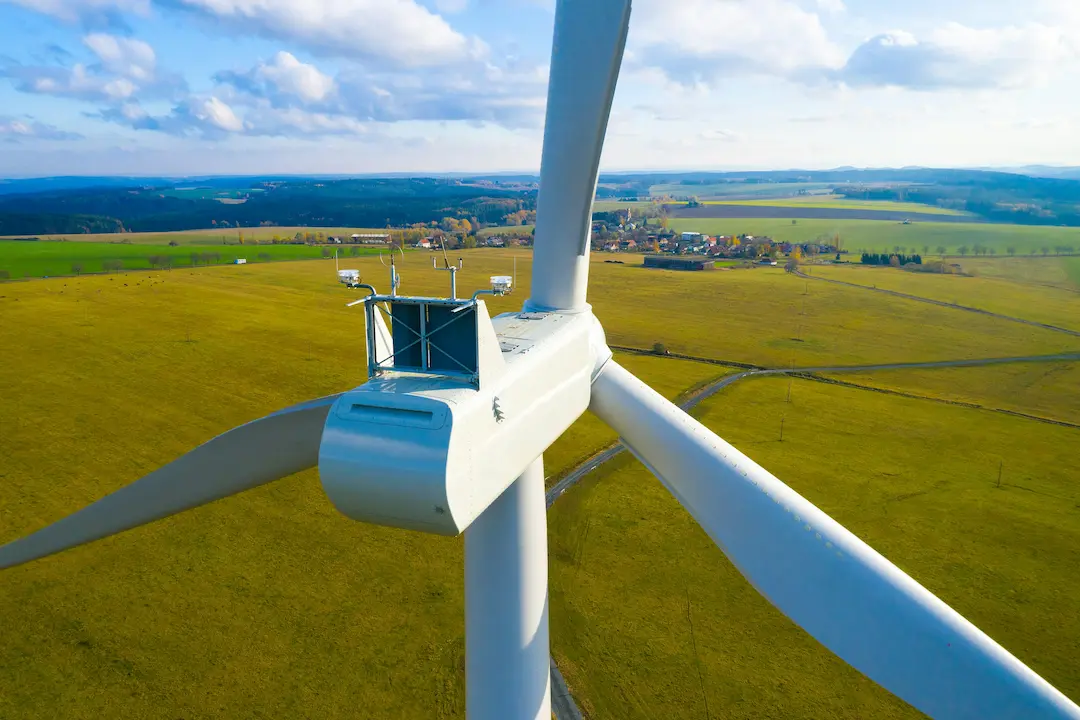

Gondel und Maschinenhaus

Die Gondel beherbergt alle zentralen Komponenten der Energieumwandlung. Hier befinden sich Generator, Getriebe, Hauptwelle, Bremssysteme, Transformator und die gesamte Steuerungselektronik. Das Maschinenhaus ist so konstruiert, dass es sich um 360 Grad drehen kann, um den Rotor stets optimal zum Wind auszurichten.
‍

Moderne Anlagen setzen verstärkt auf getriebelose Direktantriebe mit langsamlaufenden Generatoren. Diese Systeme sind wartungsärmer und haben weniger mechanische Verluste, erfordern jedoch schwerere und teurere Generatoren.

Turm und Fundament

Der Turm trägt das gesamte Gewicht der Anlage und muss enormen Windlasten standhalten. Moderne Türme erreichen Höhen von 100 bis 150 Metern und bestehen meist aus einzelnen Stahlsegmenten oder werden als Betonturm ausgeführt. Die Turmhöhe ist entscheidend, da Windgeschwindigkeiten und Stetigkeit mit zunehmender Höhe deutlich steigen.
‍

Das Fundament überträgt alle Kräfte in den Untergrund und besteht meist aus einem massiven Stahlbeton-Plattenfundament mit Durchmessern von 15 bis 20 Metern.

Regel- und Steuersysteme: Maximale Effizienz bei allen Windverhältnissen

Moderne Windkraftanlagen verfügen über hochentwickelte Steuerungssysteme, die die Anlage kontinuierlich an die Windverhältnisse anpassen. Das Yaw-System richtet die Gondel automatisch in die optimale Windrichtung aus und nutzt dabei Windrichtungssensoren und GPS-Daten.
‍

Die Pitch-Regelung verstellt die Rotorblätter je nach Windgeschwindigkeit. Bei schwachem Wind werden die Blätter so positioniert, dass sie maximale Windenergie einfangen. Bei starkem Wind werden sie aus dem Wind gedreht, um Überlastung zu vermeiden.
‍

Bei Windgeschwindigkeiten über 25 m/s schalten sich Windkraftanlagen automatisch ab. Aerodynamische Bremsen und mechanische Scheibenbremsen stoppen den Rotor sicher.

Innovative Technologien in der modernen Windkrafttechnik

Die Entwicklung von Windkraftanlagen setzt heute verstärkt auf computergestützte Optimierungsverfahren. CFD-Simulationen (Computational Fluid Dynamics) ermöglichen die präzise Analyse von Strömungsverhalten und aerodynamischen Eigenschaften bereits in der Entwicklungsphase.
‍

Künstliche Intelligenz und Machine Learning optimieren den Betrieb bestehender Anlagen durch vorausschauende Wartung und intelligente Leistungsregelung. Moderne Anlagen können durch diese Technologien bis zu 10 Prozent mehr Energie erzeugen.
‍

Offshore-Windkraftanlagen stellen besondere technische Anforderungen. Sie müssen salzwasserresistent sein, extremen Wetterbedingungen standhalten und sind oft als schwimmende Plattformen konzipiert, um auch in großen Wassertiefen installiert werden zu können.

Netzintegration und Stromaufbereitung

Der von Windkraftanlagen erzeugte Wechselstrom durchläuft mehrere Aufbereitungsstufen. Zunächst wird die variable Spannung und Frequenz durch Leistungselektronik stabilisiert. Ein Transformator passt die Spannung an die Netzanforderungen an.
‍

Moderne Anlagen sind netzstützend ausgelegt und können bei Spannungsabfällen im Netz weiterlaufen. Sie liefern Blindleistung zur Spannungsstabilisierung und können ihre Wirkleistung binnen Sekunden anpassen.
‍

Intelligente Netzmanagement-Systeme koordinieren die Einspeisung vieler Windkraftanlagen und gleichen Schwankungen aus. Dies ermöglicht eine stabile Stromversorgung auch bei hohen Windenergieanteilen im Netz.

Wie viele Windkraftanlagen gibt es in Deutschland?

Deutschland verfügt über einen der weltweit größten Windkraftbestände. Ende 2023 waren hierzulande etwa 29.000 Windenergieanlagen installiert, die zusammen eine Leistung von rund 70 Gigawatt erreichen. Diese Anlagen decken bereits heute etwa 27 Prozent des deutschen Strombedarfs.
‍

Der Großteil der deutschen Windkraftanlagen steht an Land (Onshore): etwa 28.000 Anlagen mit einer Gesamtleistung von 60 Gigawatt. Offshore sind rund 1.500 Windkraftanlagen in der Nord- und Ostsee installiert, die aufgrund der besseren und stetigeren Windbedingungen eine Leistung von 8 Gigawatt erreichen.
‍

Die Bundesregierung plant einen massiven Ausbau der Windenergie. Bis 2030 soll die installierte Onshore-Leistung auf 115 Gigawatt und die Offshore-Leistung auf 30 Gigawatt steigen. Dies erfordert den Bau von etwa 20.000 zusätzlichen Anlagen in den kommenden Jahren.
‍

Regional konzentriert sich die Windenergie vor allem in Norddeutschland. Niedersachsen führt mit über 6.000 Anlagen, gefolgt von Brandenburg, Schleswig-Holstein und Nordrhein-Westfalen. In Bayern und Baden-Württemberg ist die Windkraftnutzung aufgrund restriktiver Abstandsregelungen deutlich geringer.

Betrieb und Wartung: Lebensdauer von 20 bis 25 Jahren

Windkraftanlagen sind auf eine Betriebsdauer von 20 bis 25 Jahren ausgelegt. Während dieser Zeit erzeugen sie das 40- bis 50-fache der für ihre Herstellung aufgewendeten Energie. Regelmäßige Wartung ist entscheidend für eine hohe Verfügbarkeit und lange Lebensdauer.
‍

Moderne Condition-Monitoring-Systeme überwachen kontinuierlich alle wichtigen Parameter wie Schwingungen, Temperaturen und Ölzustände. Predictive Maintenance nutzt diese Daten, um Wartungsarbeiten optimal zu planen und ungeplante Stillstände zu vermeiden.
‍

Der Rückbau alter Anlagen (Repowering) ermöglicht es, ältere Windkraftanlagen durch wenige, aber leistungsstärkere neue Anlagen zu ersetzen. Dabei können auf derselben Fläche oft drei- bis fünfmal höhere Strommengen erzeugt werden.

Engineering-Herausforderungen in der Windkrafttechnik

Die Entwicklung effizienter Windkraftanlagen erfordert interdisziplinäre Ingenieursexpertise. Strömungsmechanik, Werkstoffkunde, Elektrotechnik und Regelungstechnik müssen perfekt zusammenwirken.
‍

Eine zentrale Challenge ist die Reduzierung von Lasten und Vibrationen. Windkraftanlagen sind extremen dynamischen Belastungen ausgesetzt: Windböen, Turbulenzen, Rotordrehung und Turmresonanz erzeugen komplexe Spannungsverteilungen. Moderne Finite-Elemente-Analysen (FEA) und Multi-Body-Simulationen ermöglichen die präzise Vorhersage dieser Belastungen.
‍

Die Aerodynamik der Rotorblätter wird durch CFD-Simulationen optimiert. Dabei werden Strömungsablösungen, Randwirbel und das Verhalten bei unterschiedlichen Anstellwinkeln analysiert. Machine Learning-Algorithmen helfen, aus Millionen von Simulationsdaten optimale Blattgeometrien zu identifizieren.
‍

Besonders anspruchsvoll ist die Entwicklung von Offshore-Windkraftanlagen. Sie müssen salzwasserresistente Werkstoffe verwenden, extremen Sturmlasten standhalten und über schwimmende Fundamente verfügen. Hier kommen spezialisierte Korrosionsschutzkonzepte und adaptive Steuerungsalgorithmen zum Einsatz.

Fazit: Windkraftanlagen als Schlüsseltechnologie der Energiewende

Windkraftanlagen kombinieren bewährte physikalische Prinzipien mit modernster Ingenieurstechnik zu hocheffizienten Energieumwandlungssystemen. Ihre Funktionsweise basiert auf der optimalen Nutzung aerodynamischer Kräfte, präziser mechanischer Kraftübertragung und intelligenter elektronischer Steuerung.
‍

Mit fast 30.000 installierten Anlagen ist Deutschland Vorreiter in der Windenergienutzung und plant einen weiteren massiven Ausbau. Moderne Entwicklungsverfahren wie CFD-Simulation, KI-gestützte Optimierung und Condition Monitoring steigern kontinuierlich Effizienz, Zuverlässigkeit und Wirtschaftlichkeit der Windkraftnutzung.
‍

Sie entwickeln innovative Energietechnologien oder planen den Einstieg in die Windkraftbranche? Felsaris unterstützt Sie mit CFD-Simulationen, Strömungsoptimierung und ingenieurtechnischer Beratung bei der Entwicklung zukunftsweisender Lösungen. Vereinbaren Sie jetzt einen Beratungstermin.

Häufig gestellte Fragen

Wie lange dauert es, bis eine Windkraftanlage ihre Herstellungsenergie wieder eingespielt hat?

Moderne Windkraftanlagen amortisieren ihren Energieaufwand für Herstellung, Transport und Installation bereits nach 6 bis 12 Monaten. Über ihre Lebensdauer von 20 bis 25 Jahren erzeugen sie das 40- bis 50-fache der ursprünglich investierten Energie.

Wie viel Strom erzeugt eine moderne Windkraftanlage pro Jahr?

Eine moderne 3-MW-Onshore-Windkraftanlage erzeugt bei guten Standortbedingungen etwa 6 bis 8 Millionen kWh pro Jahr. Das entspricht dem Strombedarf von etwa 2.000 bis 2.500 Haushalten. Offshore-Anlagen erreichen aufgrund besserer Windverhältnisse oft 50 Prozent höhere Werte.

Warum haben die meisten Windkraftanlagen drei Rotorblätter?

Drei Rotorblätter bieten den optimalen Kompromiss zwischen Effizienz, Stabilität und Kosten. Während Zwei-Blatt-Rotoren leichter sind, erzeugen sie stärkere Vibrationen und eine unruhigere Optik. Mehr als drei Blätter würden den Wirkungsgrad nicht wesentlich steigern, aber Kosten und Gewicht deutlich erhöhen.

Wie laut sind Windkraftanlagen und in welchem Abstand sind sie genehmigungsfähig?

Moderne Windkraftanlagen erzeugen in 500 Metern Entfernung Schallpegel von etwa 35 bis 45 Dezibel, was leisem Regen entspricht. In Deutschland gelten Mindestabstände von 1.000 Metern zu Wohngebieten. Durch aerodynamische Optimierung und schallreduzierte Betriebsmodi konnten Geräuschentwicklungen in den letzten Jahren deutlich reduziert werden.

Können Windkraftanlagen bei Sturm beschädigt werden?

Windkraftanlagen sind für extreme Wetterbedingungen konstruiert und schalten sich bei Windgeschwindigkeiten über 25 m/s automatisch ab. Sie können Böen bis 70 m/s sicher im stillgelegten Zustand überstehen. Moderne Anlagen verfügen über Sturmerkennungssysteme, die rechtzeitig eine sichere Abschaltung einleiten und alle beweglichen Teile arretieren.
